Рекомендации по обустройству скважины под воду с кессоном

Назначение обустройства скважины

Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

• Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
• Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
• Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.

Пошаговое изготовление

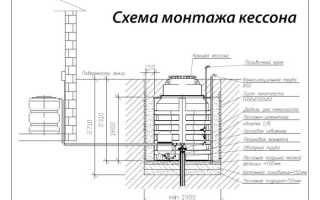

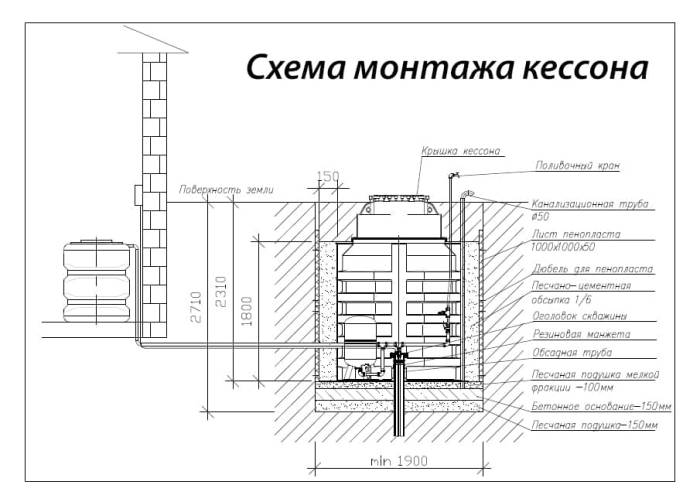

Схема монтажа кессона для скважины.

Последовательность действий:

• готовится котлован;
• обустраивается бетонное основание поверх песчаной подушки (толщина 30 см);
• обсадная труба сразу обрезается, т. к. потом это будет сложно сделать ввиду использования готового сооружения;
• конструкцию опускают на колонну;
• подключают коммуникации;
• выполняется гидроизоляция, теплоизоляция;
• производится обратная засыпка грунтом.

Монтаж пластикового кессона

Гидроизоляция, как и утепление, не производится. Важная особенность — обратная засыпка котлована выполняется с применением цементного раствора (соотношение добавок и цемента 5:1).

Устройство адаптера и принцип его работы

Адаптер для установки в скважину представляет быстроразъёмное герметичное соединение, состоящее из двух частей.

Первая стационарно закрепляется в стенке (на резьбовом соединении) обсадной колонны, и, по сути, является герметичным узлом вывода трубы водопровода, по которому вода подаётся в дом.

Видео по устройству адаптера для скважины:

Вторая, съёмная половина, стыкуется с первой на «ласточкин хвост». Снизу на её внутреннюю часть закрепляется водоподъёмная колонна, соединённая с глубинным насосом, а сверху выполняется небольшой резьбовой патрубок. Он предназначен для соединения со специальной штангой, которая даёт возможность извлечь насос вместе с водоподъёмной колонной, если в этом возникнет необходимость.

Существующие конструкции адаптеров, вне зависимости от их моделей и марок, принципиально друг от друга не отличаются, за исключением материалов, из которых они изготовлены.

Наиболее распространёнными версиями являются адаптеры из латуни или бронзы, гораздо реже – из нержавеющей стали. В последнее время появились адаптеры, выполнение из сплавов нескольких металлов, DZR, не поддающиеся коррозии и разрешённые к использованию без ограничений в пищевой промышленности.

Сборка конструкции из бетонных колец

Перед тем, как сделать для скважины кессон из бетонных колец, следует подготовить котлован для их размещения. Для определения его глубины применяют ту же методику, как и в случае с монолитной конструкцией. Высота дна в данном случае зависит от его типа. Оно бывает либо полностью герметичным, либо состоять из дренажного слоя.

Выбор определенного типа производится с учетом уровня нахождения грунтовых вод. Если предпочтение отдано варианту с созданием герметичной конструкции, выкапывают яму требуемой глубины и обустраивают на дне песчаную подушку, имеющую высоту примерно 10 сантиметров, и плотно ее утрамбовывают.

До того как опускать, бетонные кольца непременно обрабатывают гидроизоляционным материалом, таким, как, например, битумная мастика. Если этого не сделать, они начнут пропускать внутрь сооружения влагу и быстро разрушаться. Далее бетонное дно подготавливают к установке. В плите делают отверстие для скважинной трубы.

При устройстве кессона для скважины своими руками из колец их погружают в котлован и обрабатывают каждое место стыка скрепляющим составом. Специалисты рекомендуют запенивать швы, поскольку раствор в случае подвижки грунта разрушается, а обладающая большей пластичностью пена остается невредимой.

Затем получившиеся швы покрывают гидроизоляцией. Сверху помещают перекрытие, которое оснащено люком. Конструкция готова к эксплуатации, остается лишь заполнить землей пустоты, имеющиеся вокруг кессона.

До того как сделать своими руками для скважины кессон из тяжелых бетонных колец, следует заказать специальную технику. Главное при их монтаже укладывать изделия так, чтобы они максимально точно состыковались между собой.

Пошаговая инструкция по обустройству

Начинается все с выбора места под скважину и выбора способа обустройства источника воды.

Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:

1. Скважина. Первый из этапов — бурение собственно скважины.
2. Кессон. Вторым шагом приступают к процессу монтажа кессона.
3. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
4. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Процесс монтажа конструкции кессона также состоит из нескольких операций.

Рассмотрим основные из них:

1. В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
2. В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
3. Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
4. Обрезают обсадную колонну на уровне грунта.
5. Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
6. Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
7. Убирают из-под камеры бруски, опускают ее в скважину.
8. Вводят в соответствующие ниппели трубы, кабель.

Вода в только что пробуренной скважине всегда грязная, поэтому для ее очистки следует провести прокачку. Буровики советуют не использовать для этой цели оборудование, приобретенное для постоянного использования. С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.

Выбирая вариант обустройства скважины, во избежание нерациональных затрат лучше получить консультацию у специалистов. Они примут к учету все факторы и обоснуют целесообразность реализации того или иного проекта

В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.

Стоимость обустройства скважины с кессоном

Стоимость обустройства скважины с кессоном под ключ от 99 000 до 160 000 рублей, в зависимости от насоса, глубины загрузки насоса, длины траншеи, наличия греющего кабеля, а так же вариантов кессона. Кессон может быть нестандартным или большим. Тогда его цена рассчитывается индивидуально.

Из кессона может быть разведено несколько трубопроводов в разные дома. Тоже считается индивидуально. Типовые сметы с насосами Беламос (надежный, хорошее соотношение цена-качество) и Grundfos (премиум оборудование) прилагаются. Наша компания поможет подобрать для Вас индивидуальное решение.

Пошаговая инструкция по обустройству

Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:

• Необходимо пробурить скважину.
• Приступить к монтажу кессона.
• Засыпать землей до краев котлован и утеплить люк.
• Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.

Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:

• Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
• Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
• Выкопать котлован таким образом.
• Обрезать колонну.
• В форме брусьев уложить опоры. Они предназначены для размещения кессона.
• Произвести стыковку гильзы резервуара с обсадной трубой по схеме. Отрегулировать конструкцию, после чего ее приварить.
• Бруски следует убрать из-под камеры, поместить ее в скважину.
• Ввести кабель и трубы в ниппели.

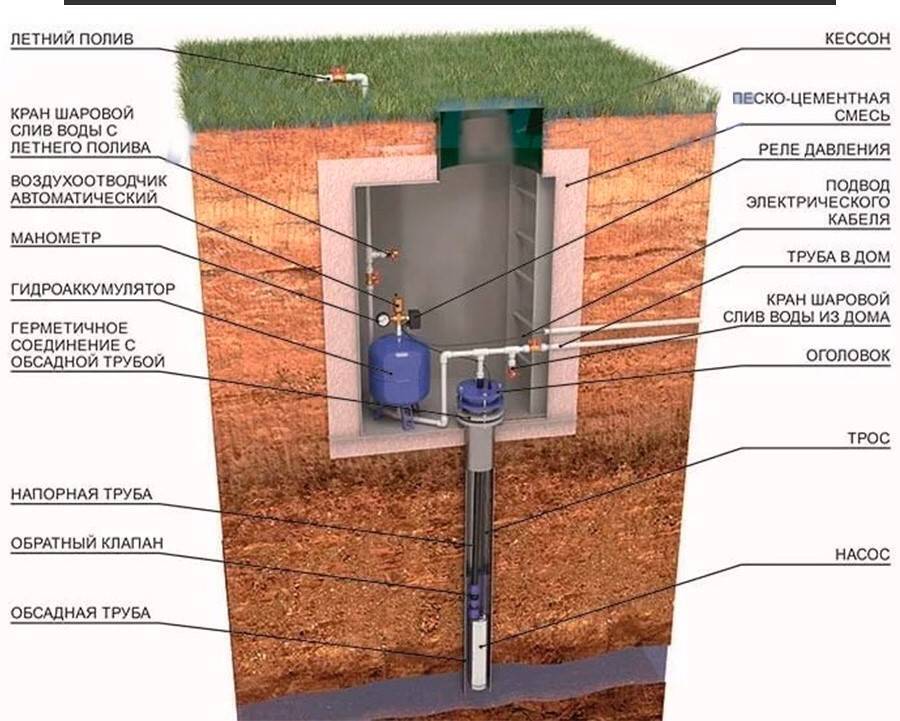

Инструкция по обустройству.

Особенности выбора оборудования

К базовым элементам скважины относятся:

• насос;
• гидропневмоаккумулятор;
• оголовок.

Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй – на глубину менее 10 м.

Шаг 1 – подбираем оптимальный тип насоса

Существует 2 типа насоса:

• поверхностный;
• погружной.

Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:

• вихревой – необходим, чтобы поднять воду с малой глубины;
• центробежный – способен откачивать воду с глубины до 10 м.

Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.

Выбор типа насоса.

Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.

Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

Шаг 2 – гидроаккумулятор для скважины

Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.

Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

Шаг 3 – оголовок в конструкции скважины

Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.

Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический – до 500 кг.

Оголовок в скважине.

Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.

Все о монтаже и подключении

Труба водоснабжения, которая отводится от обсадной колонны, опускается в грунт ниже уровня промерзания. В боковой стенке конструкции для нее предусматривают отверстие. Для установки сооружения роется котлован. Он должен превосходить размер защитной конструкции по ширине/диаметру.

Монтаж кессона из бетонных колец

Стандартные изделия из бетона крепятся друг на друга с помощью металлических пластин. Дополнительно стыки герметизируют цементным раствором. Необходимой мерой является железнение. При этом используется чистый цементный раствор без добавок.

Наиболее предпочтительные материалы для гидроизоляции: гидроизол, стеклоизол. Затем конструкцию утепляют. Для этого применяют пеноизол или пенополиуретан. Альтернативный вариант — пеноплекс.

Монтаж металлического кессона

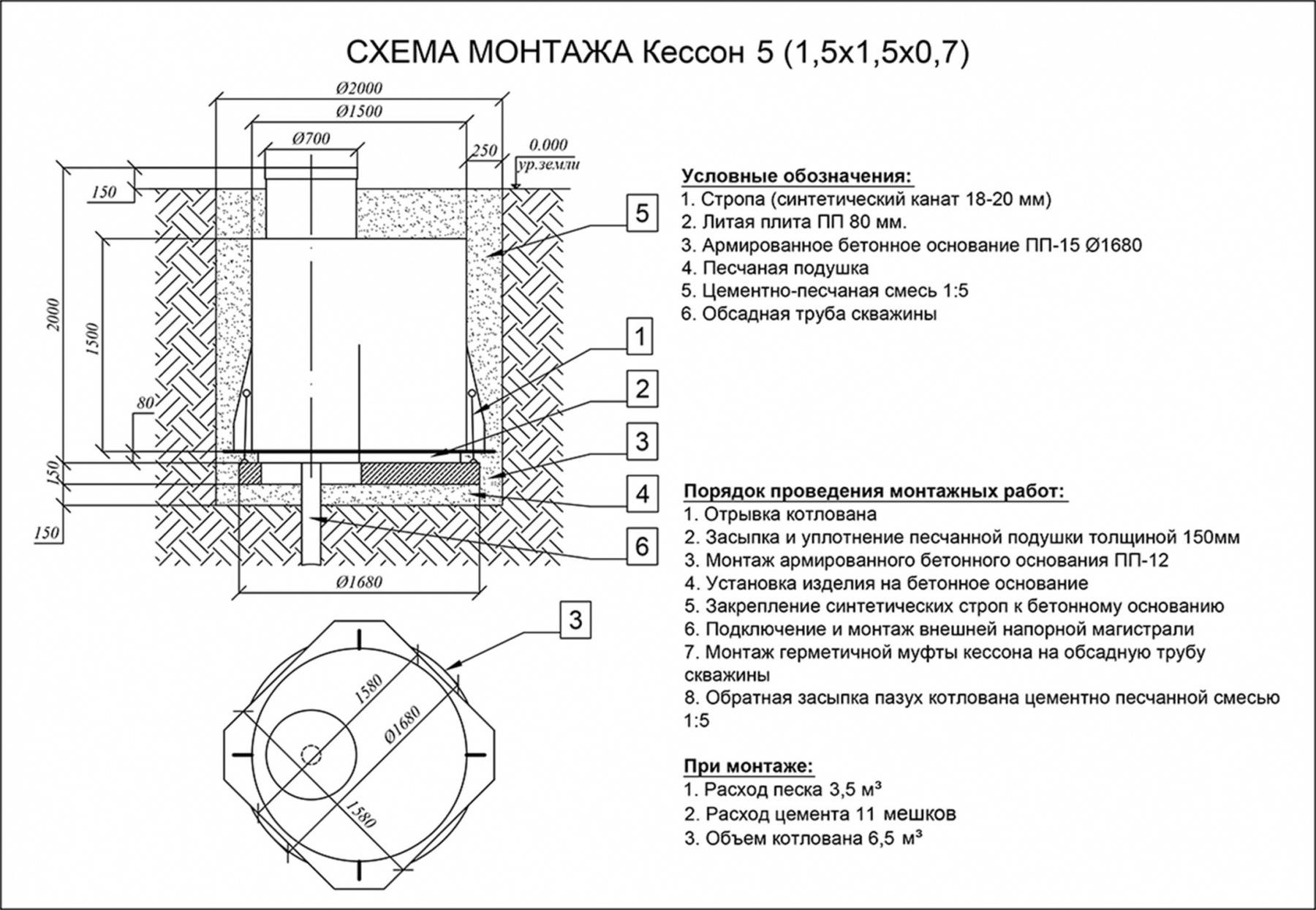

Схема монтажа кессона для скважины.

Последовательность действий:

• готовится котлован;
• обустраивается бетонное основание поверх песчаной подушки (толщина 30 см);
• обсадная труба сразу обрезается, т. к. потом это будет сложно сделать ввиду использования готового сооружения;
• конструкцию опускают на колонну;
• подключают коммуникации;
• выполняется гидроизоляция, теплоизоляция;
• производится обратная засыпка грунтом.

Монтаж пластикового кессона

Гидроизоляция, как и утепление, не производится. Важная особенность — обратная засыпка котлована выполняется с применением цементного раствора (соотношение добавок и цемента 5:1).

Вычисление размеров под кессон.

Размеры скважины с кессоном определяют в зависимости от места расположения конструкции. Установка в доме требует размера 80 х 80, чтобы было удобно человеку спуститься внутрь для работ.

Внимание! Размеры стоит рассчитывать так, чтобы монтажник мог работать внутри устройства. Чтобы разместить внутри насос либо бак, то к параметрам конструкции прибавляют примерно пятьдесят сантиметров с передней и боковой стороны

Чем свободнее конструкция, тем удобней

Чтобы разместить внутри насос либо бак, то к параметрам конструкции прибавляют примерно пятьдесят сантиметров с передней и боковой стороны. Чем свободнее конструкция, тем удобней.

Типовые колодцы из бетона выпускают размерами в девяносто, сто пятьдесят, двести сантиметров в диаметре. Минимальным размером считается девяносто сантиметров, средний размер составляет сто пятьдесят сантиметров.

В колодце диаметров в два метра легко расположить насосную станцию, гидроаккумулятор объемом в двести литров.

Кессон имеет высоту с человеческий рост, либо двум бетонным кольцам.

Если район, где устанавливают кессон, имеет суровые зимы, значит, дно конструкции следует опустить минимум на пятнадцать сантиметров глубже уровня промерзания почвы.

Верхняя часть требует тщательной теплоизоляции, лучше ее проводить с внешней стороны. Материал должен быть устойчив к воздействию влаги, отличным вариантом станет утепление с помощью экструдированного пенополистирола.

Время года для начала обустройства скважины

Не рекомендуется сооружать точку водозабора ранней весной по понятным причинам: можно ошибиться из-за паводковых вод, а затем с наступлением лета остаться без источника, так как он попросту исчезнет.

В средней полосе России работы не проводят с марта по май, все зависит от погодных условий. Ближе к северным районам сроки могут сдвигаться в среднем на месяц.

Самое благоприятное время для поиска грунтовых вод – летний период вплоть до начала осени, так как уровень воды в подземных грунтах падает до минимума. В этот период любая техника сможет добраться до нужного места без особых препятствий. Как только начнется сезон дождей, появятся риски, аналогичные тем, что существуют весной.

Вопреки стереотипам зима – самое подходящее время, чтобы бурить скважины. Специализированный инструмент с легкостью пройдет сквозь замерзший грунт, что обеспечит попадание в нужный слой, при этом не нарушится рельеф участка и грядки останутся целыми.
