Обзор, характеристики и стоимость счетчиков воды ВСХ

Устройство и принцип действия

Конструкции приборов включает следующие элементы:

• металлический корпус;
• крыльчатка с подшипниками;
• нижняя и верхняя платы;
• входной фильтр;
• механическое счётное устройство;
• постоянный магнит в кожухе;
• магнитный экран;
• уплотнительные кольца и прокладки;
• крепёжные элементы;
• фланец.

Счётчики могут снабжаться устройством дистанционного считывания показаний.

Принцип работы этого аппарата основан на измерении количества оборотов имеющейся крыльчатки. Скорость вращения этого механизма зависит от потока протекающей через прибор воды. Конструкция построена таким образом, что эта скорость пропорциональна объёму поступающей воды, а значит расходу за единицу времени.

Где применяются счетчики ВСХд

Наиболее часто счётчики серии ВСХд устанавливаются в качестве квартирного прибора учёта потребления холодной воды. Особенно удобны устройства с дистанционной передачей данных при установке в многоквартирных домах. Приборы учёта холодной воды этого типа могут быть использованы в офисе, а также в частных домах, подключённых к централизованному водоснабжению. Приборы повышенной мощности используются для фиксации расхода холодной жидкости в промышленных зданиях, а в сельской местности при использовании жидкости для полива земельных участков и набора жидкости в специальные подземные хранилища.

Где применяются счетчики ВСХН

В первую очередь стоит отметить, что этот тип водосчетчиков используется только в отапливаемых помещениях, это обеспечивает оптимальные условия для работы. Также они могут устанавливаться в специальных павильонах, где установлено другое коммунальное оборудование. При выборе места установки обязательно следует учитывать, что к счетчикам должен иметься свободный доступ для осмотра и ремонта в случае необходимости.

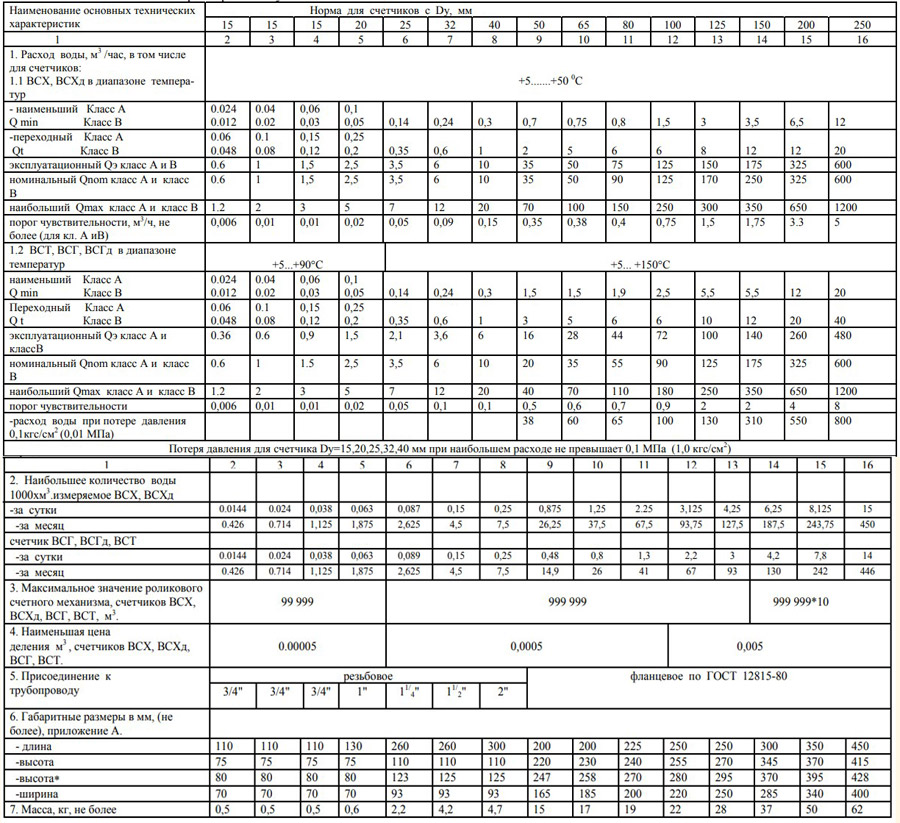

Технические характеристики счётчиков ВСХ(Г)

Срок службы прибора

На данный прибор определён срок службы в течение 12 лет. Первые 2 года являются гарантийными. В течение этого срока предприятие берёт на себя обязательства произвести бесплатный ремонт или замену, вышедшего из строя устройства.

Стоимость счётчика

Стоимость одного изделия без дополнительных устройств и оснастки составляет около 5000 рублей. Добавление присоединителей увеличивает цену до 5500 рублей.

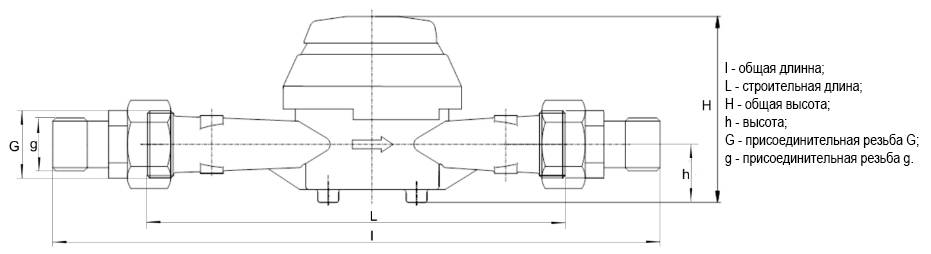

Схема крыльчатого счетчика ВСХНд

Для больших пропускных диаметров (DN) применяются турбинные счетчики. Они вместо крыльчатки имеют небольшую турбину, которая вращается в горизонтальной оси. Все турбинные счетчики, произведенные «Тепловодомер», проходят обязательное тестирование, гарантирующее устойчивость к нагрузкам. Предлагается целая линейка водомеров, отличающихся пропускными диаметрами:

Характеристики ВСХНд-40, ВСХНд-50, ВСХНд-65, ВСХНд-80, ВСХНд-100 Турбинный

Параметр	ВСХНд-40	ВСХНд-50	ВСХНд-65	ВСХНд-80	ВСХНд-100
Диаметр (Ду), мм	40	50	65	80	100
Давление (Ру), МПа	1.6	1.6	1.6	1.6	1.6
Высота, мм	177	187	197	219	229
Ширина, мм	200	200	200	225	250
Монтажная длина	200	200	200	225	250
Минимальный расход, м3/ч	0.45	0.45	0.45	0.5	0.6
Номинальный расход, м3/ч	30	50	60	120	230
Максимальный расход, м3/ч	60	90	120	200	300
Тип соединения
Температурный режим, °С	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50
Класс точночти	B	B	B	B	B
Межповерочный интервал, лет	6	6	6	6	6
Срок службы, лет	12	12	12	12	12
Масса, кг	7.9	9.9	10.6	13.3	15.6

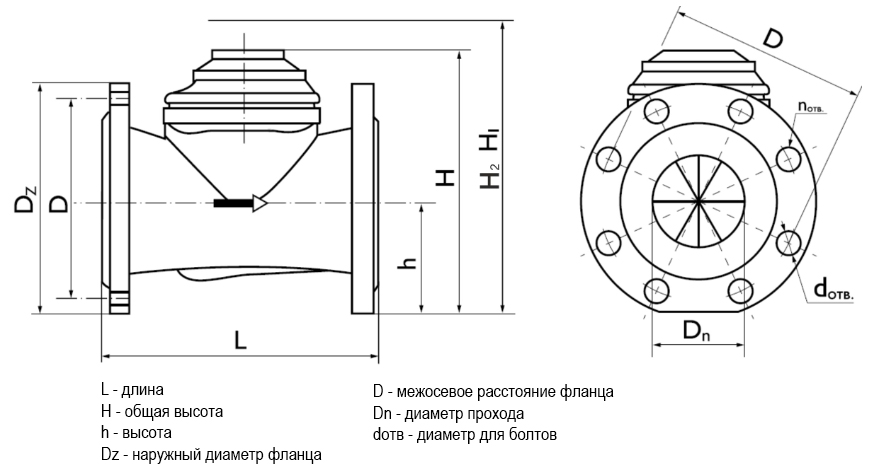

Схема турбинного счетчика ВСХНд ДУ 40-250 мм

Характеристики ВСХНд-125, ВСХНд-150, ВСХНд-200, ВСХНд-250 Турбинный

Параметр	ВСХНд-125	ВСХНд-150	ВСХНд-200	ВСХНд-250
Диаметр (Ду), мм	120	150	200	250
Давление (Ру), МПа	1.6	1.6	1.6	1.6
Высота, мм	257	357	382	427
Ширина, мм	250	300	350	450
Монтажная длина	250	300	350	450
Минимальный расход, м3/ч	1.5	1.8	4	10
Номинальный расход, м3/ч	250	400	750	1000
Максимальный расход, м3/ч	350	600	1000	1600
Тип соединения
Температурный режим, °С	от +5 до +50	от +5 до +50	от +5 до +50	от +5 до +50
Класс точночти	B	B	B	B
Межповерочный интервал, лет	6	6	6	6
Срок службы, лет	12	12	12	12
Масса, кг	18.1	40.1	51.1	75.1

Турбинные варианты также применяться только для холодного водоснабжения (от +5° до +50° C). Их устанавливают на трубы большого диаметра, соответственно расчетная пропускная способность выше.

Установка счётчика

Монтаж ВСХ()-32 не требует использования специального оборудования или инструментов. Следует выполнять требования указанные в паспорте. К ним относится:

• Обеспечение расстояния перед входом счётчика и после него. На входе прямое расстояние до штуцера должно быть не менее 5Ду. Выходной трубопровод должен иметь длину не менее 1Ду.
• Устройство следует устанавливать в сухих помещениях, температура в которых не понижается ниже пяти градусов тепла.
• Для обеспечения бесперебойной работы необходимо располагать агрегат необходимо в горизонтальном положении. Это обеспечит постоянное заполнение водой камеры с крыльчаткой и не допустит работы в холостую.
• Целесообразно перед прибором установить качественный фильтр. Это позволит сохранить его работоспособность в течение длительного срока.
• Следует на входном и выходном участках трубопровода установить запорную арматуру. Таким образом можно будет обеспечить несложный демонтаж для проведения поверочных работ, обслуживания или ремонта.
• При подсоединении следует обеспечить герметичность всех соединений. С этой целью профессионалы рекомендуют применять льняную паклю, фум-ленту или специальный герметик.
• Процесс монтажа должен завершаться установкой пломб на входном и выходном штуцере.

Особенности монтажа

При установки водомера необходимо учитывать следующие особенности монтажа:

1. Установка межфланцевых прокладок должна осуществляться с учётом диаметра условного прохода, то есть диаметры должны полностью совпадать. Если это правило не будет соблюдено, значительно увеличится гидравлическое сопротивление в месте установки счётчика.
2. Условия размещения должны точно совпадать с указанными в паспорте изделия. Запрещается эксплуатация счётчика при влажности более 80% и температуре ниже +5 градусов Цельсия.
3. Счётчик должен быть заполнен водой на протяжении всего эксплуатационного периода.
4. Вне зависимости от качества подаваемой через прибор жидкости в трубопровод перед устройством должен быть установлен металлический сетчатый фильтр.
5. После завершения монтажа включение воды должны быть осуществлено плавно. Это необходимо для того, чтобы исключить вероятность возникновения такого опасного явления, как гидравлический удар.

Кроме перечисленных особенностей установки следует иметь в виду, что счётчик должен быть установлен таким образом, чтобы можно было легко получить информацию о расходе жидкости. Межповерочный интервал всех моделей составляет 6 лет, но если будут обнаружены неполадки в работе устройства, необходимо незамедлительно произвести ремонт или замену устройства.

Основные критерии выбора

Предназначение

Наверняка вы обращали внимание, что часть приборов имеет кайму красного, синего или нейтрального цветов. Что это? Дизайнерский ход? Конечно, нет

Цвет несет в себе смысловую нагрузку. Синяя кайма говорит о том, что прибор предназначен для измерения холодной воды. Красная кайма – для горячей воды. Нейтрального цвета кайма – для любой воды. Счетчик холодной воды выдерживает температуру от +5 до +40 градусов Цельсия, межповерочный интервал составляет 4 года. Счетчик горячей воды и универсальный допускают температуру от +5 до +90 градусов Цельсия, межповерочный интервал составляет 6 лет.

Тип крепления прибора к трубе

В зависимости от инженерной задумки трубы с водой могут располагаться как горизонтально, так и вертикально. Счетчик нужно выбирать соответственно. Отметим, что часть счетчиков имеют универсальный тип приспособления. Они могут фиксироваться и вертикально, и горизонтально. Приобретая такой прибор, вы точно не ошибетесь с типом присоединения.

Тип соединения прибора с трубой

Выделяют фланцевое и резьбовое соединение. Фланцевый вариант часто используют в промышленных счетчиках, где присутствует большая пропускная способность трубопровода. Фланцевое соединение – это дисковое крепление. В домашнем обиходе более практичным является соединение резьбовое. Подходит для труб с небольшой пропускной способностью. Перед покупкой необходимо убедиться, что диаметр резьбы водомера соответствует диаметру вашей трубы. Если диаметры не совпадут, то придется дополнительно тратить деньги на переходники.

•
  Читайте также:

  Обзор и характеристики фильтров для воды в кофемашину

Длина счетчика

Важный момент. При смене счетчика в уже готовой конфигурации труб нужно понимать, какая длина счетчика необходима. Существую два стандартных варианта. Монтажная длина в 110 миллиметров и таковая в 80 миллиметров.

Класс точности

Выделяют следующие классы: A, В, С, D. Самые точные приборы обозначены буквой D. Однако для домашнего обихода выпускают счетчики для воды класса A и B. Для труб с небольшой проходной способностью этого вполне достаточно. Для горизонтального монтажа предусмотрены счетчики класса А. Маркировка «В» допускает как горизонтальное, так и вертикальное крепление.

Технические характеристики счётчиков ВСТ

Срок службы прибора

На этот аппарат производителем установлен средний срок службы более 12 лет с момента установки в систему водоснабжения.

Межповерочный интервал

Надёжность и точность измерений сохраняется только при соблюдении правил эксплуатации и проведении поверочных работ с указанной периодичностью. Этот период составляет 4 года.

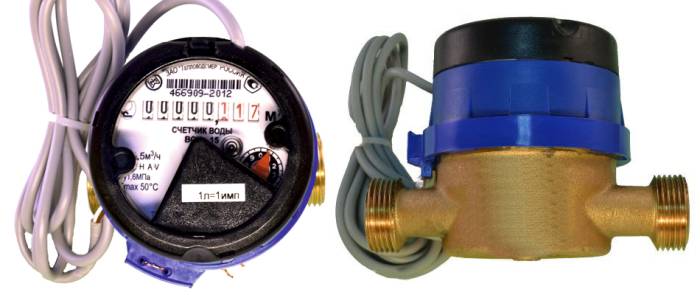

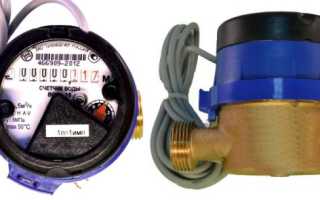

Виды и особенности счетчиков ВСХд

Для дистанционной фиксации потребления холодной воды используются модели счётчиков воды серии ВСХд. Такие приборы очень легко установить, а в процессе эксплуатации они не вызывают нареканий в течение всего межповерочного интервала. Такие изделия отличаются друг от друга, прежде всего, по пропускной способности, поэтому выбирать прибор следует из предполагаемого расчёта потребления холодной жидкости. Водосчётчики ВСХд имеют следующие характеристики:

ВСХд-15

ВСХд-15 имеет следующие технические характеристики:

• Максимальный расход – 3 м3/ч.
• Масса – 0,5 кг.
• Присоединение к трубопроводу – резьбовое ¾ дюйма.

Параметр	ВСХд-15
Диаметр (Ду), мм	15
Давление (Ру)	1,6
Высота, мм	20
Ширина, мм	70
Монтажная длина	110
Минимальный расход, м3/ч	0,03
Номинальный расход, м3/ч	1,5
Максимальный расход, м3/ч	3
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	0,5

ВСХд-20

ВСХд-20 имеет следующие технические характеристики:

• Наибольший расход – 5 м3/ч.
• Масса – 0,6 кг.
• Присоединение к трубопроводу – резьбовое 1 дюйм.

Параметр	ВСХд-20
Диаметр (Ду), мм	20
Давление (Ру)	1,6
Высота, мм	20
Ширина, мм	70
Монтажная длина	130
Минимальный расход, м3/ч	0,05
Номинальный расход, м3/ч	2,5
Максимальный расход, м3/ч	5
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	0,6

ВСХд-25

ВСХд-25 имеет следующие технические параметры:

• Максимальный расход – 7 м3/ч.
• Масса – 2,2 кг.
• Присоединение к трубопроводу – резьбовое 11/4 дюйма.

Параметр	ВСХд-25
Диаметр (Ду), мм	25
Давление (Ру)	1,6
Высота, мм	40
Ширина, мм	93
Монтажная длина	260
Минимальный расход, м3/ч	0,14
Номинальный расход, м3/ч	3,5
Максимальный расход, м3/ч	7
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	2,2

ВСХд-32

ВСХд-32 имеет следующие технические характеристики:

• Наибольший расход –12 м3/ч.
• Масса – 4,2 кг.
• Присоединение к трубопроводу – резьбовое 11/2 дюйма.

Параметр	ВСХд-32
Диаметр (Ду), мм	32
Давление (Ру)	1,6
Высота, мм	40
Ширина, мм	93
Монтажная длина	260
Минимальный расход, м3/ч	0,24
Номинальный расход, м3/ч	6
Максимальный расход, м3/ч	12
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	4,2

ВСХд-40

ВСХд-40 имеет следующие технические параметры:

• Максимальный расход – 20 м3/ч.
• Масса – 4,7 кг.
• Присоединение к трубопроводу – резьбовое 2 дюйма.

Параметр	ВСХд-40
Диаметр (Ду), мм	40
Давление (Ру)	1,6
Высота, мм	40
Ширина, мм	93
Монтажная длина	300
Минимальный расход, м3/ч	0,3
Номинальный расход, м3/ч	10
Максимальный расход, м3/ч	20
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	4,7

Все изделия являются сухоходными, крыльчатыми приборами, которые устанавливаются для коммерческого учёта потребляемого объёма холодной воды. Максимальное рабочее давление в водопроводной системе, для всех моделей, не должно превышать 16 атмосфер. Температура рабочей среды, при которой возможна эксплуатация счётчиков холодной воды серии ВСХд, должна быть в пределах от +5 до +50 градусов Цельсия

Установка счётчика

К данному аппарату предъявляются следующие требования при установке в систему:

• перед устройством необходимо установить магнитный сетчатый фильтр;

• прибор устанавливается только на горизонтальной части трубопровода (необходимо обеспечить ровный горизонтальный участок размером пяти диаметрам условного прохода перед счётчиком и одного размера на выходе);

• счётный механизм должен располагаться циферблатом вверх;
• направление потока должно совпадать с направлением стрелки, указанной на корпусе прибора.

Для сохранения гарантийных обязательств необходимо устанавливать аппарат в сухих отапливаемых помещениях с нормальной влажностью. Температура окружающего воздуха должна находиться в интервале от +5°С, но не более +60°С.

Технические характеристики

Технические характеристики агрегата приведены в паспорте, которым комплектуется каждый экземпляр.

Технические характеристики счётчика СТВХ и СТВУ

Срок службы прибора

Гарантия, установленная изготовителем, распространяется на изделия при правильном хранении (в течение одного года), транспортировке и эксплуатации. Срок гарантийной эксплуатации составляет полтора года с момента подключения в систему. В течение срока обеспечивается гарантийная наработка в объёме 1050000 кубических метров воды.

Стоимость счётчика

Стоимость достаточно высокая и составляет около 12000 рублей. Цена может быть выше в зависимости от модификации аппарата и добавленных комплектующих.

Устройство и принцип действия

Устройство состоит из следующих элементов:

• литого корпуса (изготовлен из чугуна);
• сетчатого фильтра;
• измерительной камеры;
• турбины с лопатками;
• масштабирующего редуктора;
• магнитная муфта;
• механического измерительного устройства.

Счётчик СТВХ в разрезе

Соединение с трубопроводом производится с помощью фланцев.

Основным принципом, заложенным в измерение объёма потребляемой воды, является преобразование скорости вращения редуктора под напором поступающего потока воды в цифровые показания механического счётного прибора. Это преобразование осуществляется аксиальной турбиной оснащённой винтовыми лопастями. Для предотвращения воздействия внешних магнитных полей он помещён в специальную камеру. Передача вращения от редуктора турбины производится с применением магнитного воздействия через специальную перегородку. Присоединение к трубопроводу фланцевое.
